Угловые клапаны MarineCAST из литой стали 20 кг

ПОДРОБНАЯ ИНФОРМАЦИЯ О ТОВАРЕ

Гидро.испытательное давление

Рейтинг			20
Гидравлическое испытание ножки			51
Гидравлическое испытание сиденья			37.4
Гидравлическая система сиденья (проверка)			10

Размеры (единица измерения: мм)
Рейтинг	РАЗМЕР	φd	Л	Л1	ЧАС	ЧАС'	Фланец ВЧ				ΦW
							φD	φC	т	n-φh
20K JIS F 7313 JIS F 7314 JIS F 7373 JIS F 7474	32А	32	190	100	270	250	135	100	18	4-19	160
	40А	40	200	110	290	265	140	105	18	4-19	160
	50А	50	230	125	305	275	155	120	18	8-19	200
	65А	65	270	135	345	305	175	140	20	8-19	224
	85А	80	300	150	385	340	200	160	22	8-23	250
	100А	100	350	170	440	385	225	185	24	8-23	280
	125А	125	430	200	500	440	270	225	26	8-25	315
	150А	150	500	225	550	485	305	260	28	12-25	355

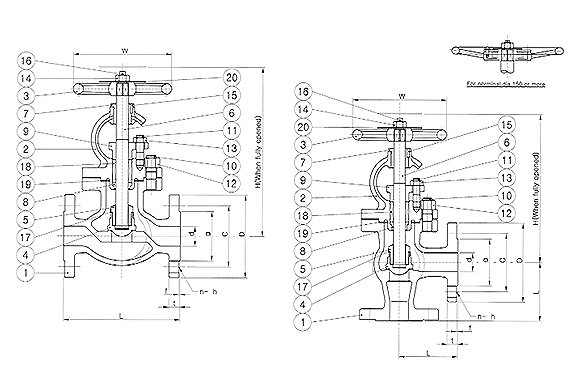

Список материалов
НЕТ.	Детали	Материал

1	Тело	SC480
2	Капот	SC480

3	Маховик	FC200

4	Диск	SCS2
5	седло клапана	SCS2

6	Дисковая гайка	SCS2

7	Корень	СУС410

8	Втулка капота с винтом	C3604

9	Кольцо сиденья	C3604
10	Уплотнительная сальниковая прокладка	S25C

11	Шпилька	SS400
12	Шпилька	SS400
13	Шестигранная гайка	SS400
14	Шестигранная гайка	SS400
15	Шестигранная гайка	SS400
16	Стопорный штифт	SS400
17	Шплинт	C2600
18	Стопорная шайба диска	C2801
19	Упаковка	ГРАФИТ

20	Прокладка	АСБЕСТ НЕТ
21	Табличка с названием	C2801

Максимальное рабочее давление
Рейтинг									20

Пар температурой 400℃									23

Пар температурой 350℃									26

Пар температурой 300℃									29


Температура пара 220℃ или ниже									31

Воздух, газ, нефть и пульсирующая вода									31
Температура воды, подвергнутой шоковой обработке по Норру, составляет 120°C или ниже.									34
