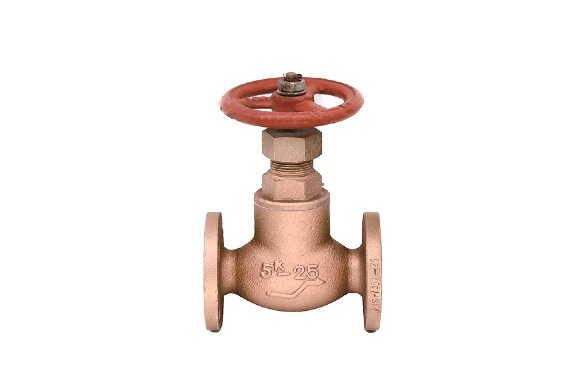

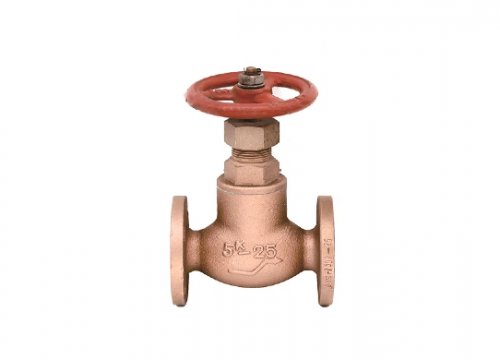

Морские бронзовые шаровые клапаны 5K/16 KG

ПОДРОБНАЯ ИНФОРМАЦИЯ О ТОВАРЕ

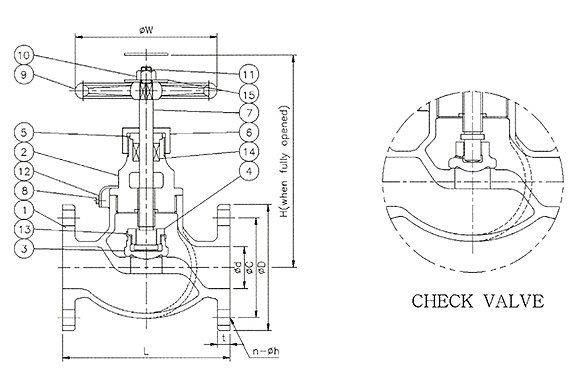

Размеры (единица измерения: мм)
Рейтинг	РАЗМЕР	φd	Л	ЧАС	Фланец FF				φW	Вес (кг)
					φD	φC	т	н—φh
5K F7301 F7351	15А	15	100	130	80	60	9	4-12	80	2.02/1.96
	20А	20	110	140	85	65	10	4-12	100	2,86/2,77
	25А	25	120	160	95	75	10	4-12	125	3,54/3,41

	32А	32	140	170	115	90	12	4-15	125	5.0/4.86

	40А	40	160	190	120	95	12	4-15	140	6.48/6.30

	50А	50	210	235	130	105	14	4-15	140	11.7

	65А	65	250	260	155	130	14	4-15	160	17.0

16K F7303 F7409	15А	15	110	130	95	70	12	4-15	80	2.76/2.70
	20А	20	120	140	100	75	14	4-15	100	3,72/3,63
	25А	25	130	160	125	90	14	4-19	125	5.20/5.09
	32А	32	160	170	135	100	16	4-19	125	6,91/6,77
	40А	40	180	190	140	105	16	4-19	140	8.43/8.25

Список материалов
НЕТ.	Детали	Материал
1	Тело	CAC406(BC6)
2	Капот	C3771
3	Диск	C3771

4	Дисковая гайка	C3604

5	Уплотнительная сальниковая прокладка	C3604

6	Гайка сальникового уплотнения	C3604

7	Корень	C3771

8	установочный винт	СУС304

9	Маховик	FC200
10	Шестигранная гайка	C3604
11	Шплинт	C2600
12	Запорная пластина	C2600
13	Стопорная шайба диска	C2600
14	Упаковка	ГРАФИТ
15	Табличка с названием	C2801 или SUS304

Единица измерения гидростатического давления при испытаниях : кгс/с· м²
Рейтинг	5	16
Оболочка	10.5	33
Сиденье	7.7	24.2

Максимальное рабочее давление (в единицах измерения): кгс/см²
Оценка состояния жидкости	5	16
Пар до 205℃	5	16
Воздух, газ, масло и пульсирующая вода
Нешоковая вода	7	22
