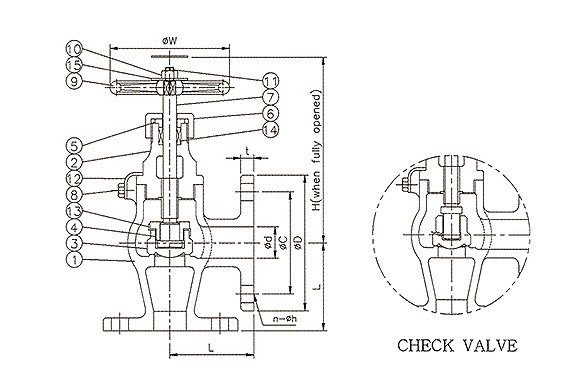

| Размеры (единица измерения: мм) | ||||||||||||
| Рейтинг | РАЗМЕР | φd | Л | ЧАС | Фланец FF | φW | ||||||
| φD | φC | т | n-φh | |||||||||
| 5K F7302R F7352R | 15А | 15 | 55 | 120 | 80 | 60 | 9 | 4-12 | 80 | |||
| 20А | 20 | 60 | 130 | 85 | 65 | 10 | 4-12 | 100 | ||||
| 25А | 25 | 65 | 145 | 95 | 75 | 10 | 4-12 | 125 | ||||
| 32А | 32 | 80 | 150 | 115 | 90 | 12 | 4-15 | 125 | ||||
| 40А | 40 | 85 | 165 | 120 | 95 | 12 | 4-15 | 140 | ||||
| 16K F7304R F7410R | 15А | 15 | 70 | 120 | 95 | 70 | 12 | 4-15 | 80 | |||
| 20А | 20 | 75 | 130 | 100 | 75 | 14 | 4-15 | 100 | ||||
| 25А | 25 | 85 | 145 | 125 | 90 | 14 | 4-19 | 125 | ||||
| 32А | 32 | 95 | 150 | 135 | 100 | 16 | 4-19 | 125 | ||||
| 40А | 40 | 100 | 165 | 140 | 105 | 16 | 4-19 | 140 | ||||
| Список материалов | ||||||||
| НЕТ. | Детали | Материал | ||||||
| 1 | Тело | SCS13,14,16 | ||||||
| 2 | Капот | SCS13,14,16 | ||||||
| 3 | Диск | SCS13,14,16 | ||||||
| 4 | Дисковая гайка | SUS304,316,316L | ||||||
| 5 | Уплотнительная сальниковая прокладка | SUS304,316,316L | ||||||
| 6 | Гайка сальникового уплотнения | SUS304,316,316L | ||||||
| 7 | Корень | SUS304,316,316L | ||||||
| 8 | установочный винт | СУС304 | ||||||
| 9 | Маховик | FC200 | ||||||
| 10 | Шестигранная гайка | СУС304 | ||||||
| 11 | Шплинт | C2600 | ||||||
| 12 | Запорная пластина | СУС304 | ||||||
| 13 | Стопорная шайба диска | СУС304 | ||||||
| 14 | Упаковка | ГРАФИТ | ||||||
| 15 | Табличка с названием | C2801 или SUS304 | ||||||
| Единица измерения гидростатического давления при испытаниях: кгс/см² | |||||||
| Рейтинг | 5 | 16 | |||||
| Оболочка | 10.5 | 33 | |||||
| Сиденье | 7.7 | 24.2 | |||||
| Максимальное рабочее давление ( в единицах измерения): кгс/см² | ||||||||||
| Оценка состояния жидкости | 5 | 16 | ||||||||
| Пар до 205℃ | 5 | 16 | ||||||||
| Воздух, газ, масло и пульсирующая вода | ||||||||||
| Нешоковая вода | 7 | 22 | ||||||||
