Морские литые стальные шаровые/угловые клапаны 5K/10K

ПОДРОБНАЯ ИНФОРМАЦИЯ О ТОВАРЕ

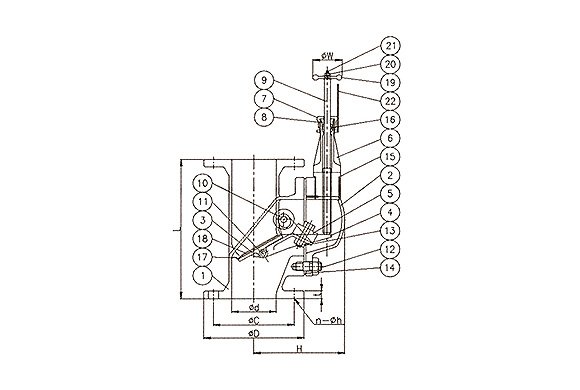

Размеры (единица измерения: мм)
Рейтинг	РАЗМЕР	φd	Л	ЧАС	Фланец FF				φW
					φD	φC	т	n-φh

5K JIS F 3060 ГЛОБУС	50А	50	210	135	130	105	14	4-15	100
	65А	65	240	145	155	130	14	4-15	100
	80А	80	260	155	180	145	14	4-19	125
	100А	100	280	175	200	165	16	8-19	125

	125А	125	330	195	235	200	16	8-19	125
	150А	150	360	215	265	230	18	8-19	125
5K JIS F 3060R Угловой	50А	50	170	135	130	105	14	4-15	100
	65А	65	200	145	155	130	14	4-15	100

	80А	80	220	155	180	145	14	4-19	125

	100А	100	250	175	200	165	16	8-19	125
	125А	125	270	195	235	200	16	8-19	125
	150А	150	310	215	265	230	18	8-19	125

Список материалов
НЕТ.	Детали	Материал

1	Тело	SC480

2	Капот	SC480
3	Он сказал	SC480

4	Рука	SC480

5	Вес баланса	Pb
6	Коробка шпинделя	CAC406(BC6)

7	Гайка сальникового уплотнения	C3604

8	Уплотнительная сальниковая прокладка	C3604

9	Корень	СУС304
10	Затыкать	СУС304

11	Болт и гайка	СУС304
12	Болт и гайка	СУС304
13	Болт и гайка	СУС304

14	Прокладка	АСБЕСТ НЕТ
15	Прокладка	ПТФЭ
16	Упаковка	ГРАФИТ
17	Прокладка	РЕЗИНА

18	Уплотнительная прокладка	C3604
19	Ручка	FC200
20	Гайка ручки	C3604
21	Шплинт	C2600
22	Индикатор	C2801

Максимальное рабочее давление ( в единицах измерения): кгс/см²
Состояние жидкости					Максимальное рабочее давление

Нешоковая вода					5

Максимальное рабочее давление ( в единицах измерения): кгс/см²

Гидравлические испытания корпуса					5.1

Гидравлическое испытание сиденья					1.0
