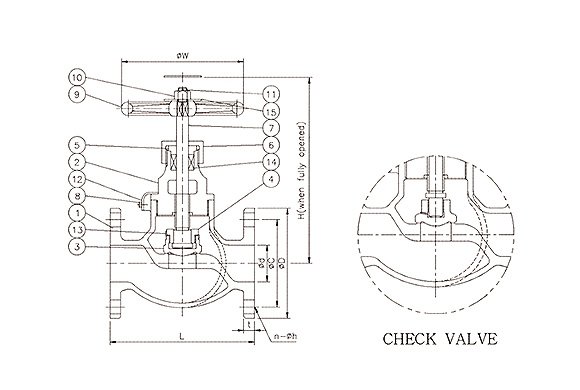

| Размеры (единица измерения: мм) | |||||||||||||||
| Рейтинг | РАЗМЕР | φd | Л | ЧАС | Фланец FF | φW | |||||||||
| φD | С | т | n-φh | ||||||||||||
| 5K F7301R F7351R | 15А | 15 | 100 | 130 | 80 | 60 | 9 | 4-12 | 80 | ||||||
| 20А | 20 | 110 | 140 | 85 | 65 | 10 | 4-12 | 100 | |||||||
| 25А | 25 | 120 | 160 | 95 | 75 | 10 | 4-12 | 125 | |||||||
| 32А | 32 | 140 | 170 | 115 | 90 | 12 | 4-15 | 125 | |||||||
| 40А | 40 | 160 | 190 | 120 | 95 | 12 | 4-15 | 140 | |||||||
| 16K F7303R F7409R | 15А | 15 | 110 | 130 | 95 | 70 | 12 | 4-15 | 80 | ||||||
| 20А | 20 | 120 | 140 | 100 | 75 | 14 | 4-15 | 100 | |||||||
| 25А | 25 | 130 | 160 | 125 | 90 | 14 | 4-19 | 125 | |||||||
| 32А | 32 | 160 | 170 | 135 | 100 | 16 | 4-19 | 125 | |||||||
| 40А | 40 | 180 | 190 | 140 | 105 | 16 | 4-19 | 140 | |||||||
| Список материалов | |||
| НЕТ. | Детали | Материал | |
| 1 | Тело | SCS13,14,16 | |
| 2 | Капот | SCS13,14,16 | |
| 3 | Диск | SCS13,14,16 | |
| 4 | Дисковая гайка | SUS304,316,316L | |
| 5 | Уплотнительная сальниковая прокладка | SUS304,316,316L | |
| 6 | Гайка сальникового уплотнения | SUS304,316,316L | |
| 7 | Корень | SUS304,316,316L | |
| 8 | установочный винт | СУС304 | |
| 9 | Маховик | FC200 | |
| 10 | Шестигранная гайка | СУС304 | |
| 11 | Шплинт | C2600 | |
| 12 | Запорная пластина | СУС304 | |
| 13 | Стопорная шайба диска | СУС304 | |
| 14 | Упаковка | ГРАФИТ | |
| 15 | Табличка с названием | C2801 или SUS304 | |
| Единица измерения гидростатического давления при испытаниях : кгс/см² | |||||||||||
| Рейтинг | 5 | 16 | |||||||||
| Оболочка | 10.5 | 33 | |||||||||
| Сиденье | 7.7 | 24.2 | |||||||||
| Максимальное рабочее давление ( в единицах измерения): кгс/см² | |||||||||||||
| Оценка состояния жидкости | 5 | 16 | |||||||||||
| Пар до 205 ℃ | 5 | 16 | |||||||||||
| Воздух, газ, масло и пульсирующая вода | |||||||||||||
| Нешоковая вода | 7 | 22 | |||||||||||
