| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||||||||||
| Применимая жидкость | Вода, пар, воздух | ||||||||||
| Рабочее давление | Макс. 16 кгс/см2г | ||||||||||
| Применимая температура | Макс. 220℃ | ||||||||||
| Гидро.испытательное давление | Рабочий пр в 1,5 раза больше | ||||||||||
| Завершение соединения | JIS 5K-FF, JJS16K-FF | ||||||||||
| МАТЕРИАЛ | ||||||
| Детали | Материал | |||||
| Кузов/Капот | FCD400 | |||||
| Маховик | FC200 | |||||
| Диск | SUS304 или SCS2 | |||||
| Сиденье | СУС304 | |||||
| Корень | SUS304 или SCS2 | |||||
| Куст | C3604 | |||||
| Кольцо сиденья | C3604 | |||||
| Упаковка | ГРАФИТ | |||||
| Прокладка | АСБЕСТ НЕТ | |||||

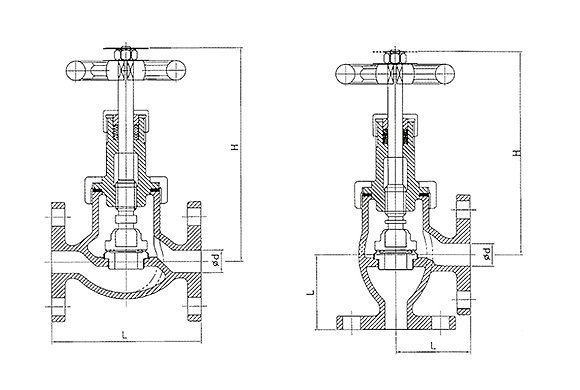

| Единица измерения шарового клапана : мм | ||||
| РАЗМЕР | д | Л | ЧАС | |
| 5K 15A | 15 | 100 | 145 | |
| 5K 20A | 20 | 110 | 160 | |
| 5K 25A | 25 | 120 | 185 | |
| 5K 32A | 32 | 140 | 195 | |
| 5K 40A | 40 | 160 | 215 | |
| 16K 15A | 15 | 110 | 145 | |
| 16K 20A | 20 | 120 | 160 | |
| 16K 25A | 25 | 130 | 185 | |
| 16K 32A | 32 | 160 | 195 | |
| 16K 40A | 40 | 180 | 215 | |
| Угловой клапан, единица измерения мм | |||
| РАЗМЕР | д | Л | ЧАС |
| 5K 15A | 15 | 55 | 135 |
| 5K 20A | 20 | 60 | 150 |
| 5K 25A | 25 | 65 | 175 |
| 5K 32A | 32 | 80 | 180 |
| 5K 40A | 40 | 85 | 200 |
| 16K 15A | 15 | 70 | 135 |
| 16K 20A | 20 | 75 | 150 |
| 16K 25A | 25 | 85 | 175 |
| 16K 32A | 32 | 95 | 180 |
| 16K 40A | 40 | 100 | 200 |
