| Единица измерения гидростатического давления при испытаниях: кгс/см² | ||||
| Рейтинг | 5 | 10 | 16 | |
| Гидравлическое испытание ножки | 10.5 | 21 | 33 | |
| Гидравлическое испытание сиденья | 7.7 | 15.4 | 24.2 | |
| Гидравлическая система сиденья (проверка) | 4 | 4 | 4 | |

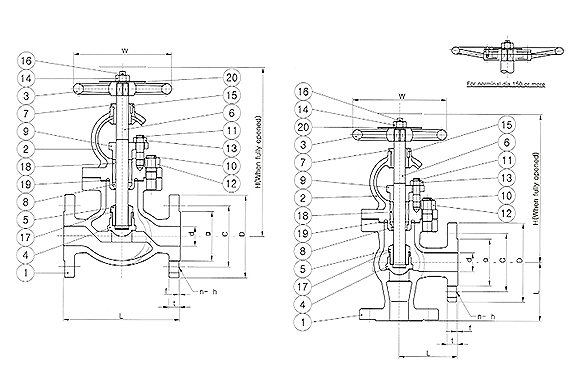

| Список материалов | |||
| НЕТ. | Детали | Материал | |
| 1 | Тело | SC480 | |
| 2 | Капот | SC480 | |
| 3 | Маховик | FC200 | |
| 4 | Диск | CAC406(BC6) или SCS2 | |
| 5 | седло клапана | CAC406(BC6) или SCS2 | |
| 6 | Дисковая гайка | SCS2 | |
| 7 | Корень | SUS403 | |
| 8 | Втулка капота с винтом | C3604 | |
| 9 | Кольцо сиденья | C3604 | |
| 10 | Уплотнительная сальниковая прокладка | CAC406(BC6) | |
| 11 | Шпилька | SS400 | |
| 12 | Шпилька | SS400 | |
| 13 | Шестигранная гайка | SS400 | |
| 14 | Шестигранная гайка | SS400 | |
| 15 | Шестигранная гайка | SS400 | |
| 16 | Стопорный штифт | SS400 | |
| 17 | Шплинт | C2600 | |
| 18 | Стопорная шайба диска | C2801 | |
| 19 | Упаковка | ГРАФИТ | |
| 20 | Прокладка | АСБЕСТ НЕТ | |
| 21 | Табличка с названием | C2801 | |
| Максимальное рабочее давление ( в единицах измерения): кгс/см² | ||||
| Рейтинг | 5 | 10 | 16 | |
| Пар температурой 300℃ | 10 | один | ||
| Температура пара 220℃ или ниже | один | 10 | 16 | |
| Воздух, газ, масло и пульсирующая вода | 5 | 12 | 16 | |
| Нешоковая вода с температурой 120℃ или ниже | 7 | 14 | 22 | |
| Рейтинг | РАЗМЕР | φd | Л | Л1 | ЧАС | ЧАС' | Фланец FF | φW | |||
| φD | φC | т | n-φh | ||||||||
| 5K JIS F 7311 JIS F 7312 JIS F 7311R JIS F 7312R | 50А | 50 | 210 | 100 | 270 | 240 | 130 | 105 | 14 | 4-15 | 160 |
| 65А | 65 | 250 | 115 | 300 | 255 | 155 | 130 | 14 | 4-15 | 180 | |
| 80А | 80 | 280 | 130 | 310 | 265 | 180 | 145 | 14 | 4-19 | 180 | |
| 100А | 100 | 340 | 150 | 360 | 310 | 200 | 165 | 16 | 8-19 | 224 | |
| 125А | 125 | 410 | 170 | 390 | 330 | 235 | 200 | 16 | 8-19 | 250 | |
| 150А | 150 | 480 | 190 | 415 | 380 | 265 | 230 | 18 | 8-19 | 280 | |
| 200А | 200 | 570 | 220 | 530 | 450 | 320 | 280 | 20 | 8-23 | 315 | |
| 250А | 250 | 740 | 275 | 650 | 540 | 385 | 345 | 22 | 12-23 | 355 | |
| 300А | 300 | 840 | 310 | 740 | 610 | 430 | 390 | 22 | 12-23 | 400 | |
| 10K JIS F 7319 JIS F 7320 JIS F 7471 JIS F 7472 | 50А | 50 | 220 | 120 | 270 | 240 | 155 | 120 | 20 | 4-19 | 160 |
| 65А | 65 | 270 | 130 | 300 | 260 | 175 | 140 | 22 | 4-19 | 200 | |
| 80А | 80 | 300 | 140 | 310 | 265 | 185 | 150 | 22 | 8-19 | 200 | |
| 100А | 100 | 350 | 160 | 355 | 300 | 210 | 175 | 24 | 8-19 | 250 | |
| 125А | 125 | 420 | 180 | 415 | 350 | 250 | 210 | 24 | 8-23 | 280 | |
| 150А | 150 | 490 | 205 | 470 | 400 | 280 | 240 | 26 | 8-23 | 315 | |
| 200А | 200 | 570 | 230 | 565 | 480 | 330 | 290 | 26 | 12-23 | 355 | |
| 250А | 250 | 740 | 290 | 645 | 535 | 400 | 355 | 30 | 12-25 | 400 | |
| 300А | 300 | 840 | 320 | 735 | 610 | 445 | 400 | 32 | 16-25 | 450 | |
| 16K JIS F 7309R JIS F 7310R JIS F 7377R JIS F 7378R | 50А | 50 | 220 | 120 | 285 | 255 | 155 | 120 | 16 | 8-19 | 160 |
| 65А | 65 | 270 | 130 | 310 | 270 | 175 | 140 | 18 | 8-19 | 200 | |
| 80А | 80 | 300 | 140 | 340 | 295 | 200 | 160 | 20 | 8-23 | 224 | |
| 100А | 100 | 350 | 160 | 385 | 330 | 225 | 185 | 22 | 8-23 | 250 | |
| 125А | 125 | 430 | 200 | 455 | 390 | 270 | 225 | 26 | 8-25 | 315 | |
| 150А | 150 | 500 | 225 | 510 | 435 | 305 | 260 | 28 | 12-25 | 355 | |
| 200А | 200 | 570 | 250 | 630 | 540 | 350 | 305 | 30 | 12-25 | 450 | |
