Морские чугунные шаровые клапаны 5K/10K/16K

ПОДРОБНАЯ ИНФОРМАЦИЯ О ТОВАРЕ

Единица измерения гидростатического давления при испытаниях : кгс/см²
Рейтинг	5		10		16

Его имя.	50-300А	350-400А	50-200А	250-400А	50-200А

Гидравлическое испытание ножки	10.5	9	21	20	33

Гидравлическое испытание ножки	7.7	6.6	15.4	11	24.2

Гидравлическая система сиденья (проверка)	4	3	4	один	4

Максимальное рабочее давление (в единицах измерения): кгс/см²

Рейтинг	5				10				16
Его имя.	50-200А		250А 300А	350А 400А	50-200А		250-400А		50-200А
Подрезать	Б	С	Б	Б	Б	С	Б	С	Б	С

Температура пара 230℃ или ниже	один	5	один	один	/	10	один	один	один	16

Температура пара 205℃ или ниже	5	5	один	один	10	10	один	один	16	16

Насыщенный пар	один	один	один	один	10	10	5	5	один	один

Воздух и газ	5	5	5		10	10	один	—	16	16

0 масла и пульсирующей воды	5	5	5	5	10	10	10	10	16	16

Нешоковая вода температурой 120℃ или ниже	7	7	7	6	14	14	10	10	22	22

Список материалов
НЕТ.	Детали	Материал
1	Тело	FC200

2	Бноэт	FC200

3	Маховик	FC200

4	Диск	CAC406(BC6) или SCS2
5	седло клапана	CAC406(BC6) или SCS2
6	Шпилька	SCS2
7	Шестигранная гайка, завинченная втулка капота.	C3604
8	Кольцо сиденья	C3604
9	Уплотнительная сальниковая прокладка	CAC406(BC6)
10	Корень	SUS403
11	Шпилька	SS400
12	Шпилька	SS400
13	Шестигранная гайка	SS400

14	Шестигранная гайка	SS400
15	Шестигранная гайка	SS400
16	Стопорный штифт	SS400

17	Шплинт	C2600

18	Стопорная шайба диска	C2600
19	Упаковка	ГРАФИТ
20	Прокладка	АСБЕСТ НЕТ

21	Табличка с названием	C2801

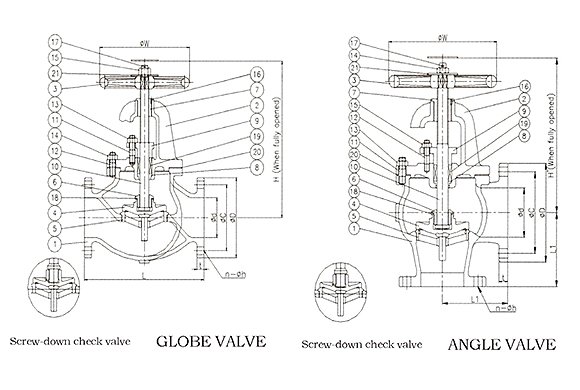

Размеры (единица измерения: мм)
Рейтинг	Размер	Φd	Л	Л1	ЧАС	ЧАС'	Фланец FF				ΦW
Рейтинг	Размер	Φd	Л	Л1	ЧАС	ЧАС'	ΦD	ΦC	т	n-Φh	ΦW
5К ДЖИС Ф7305 ДЖИС Ф 7353 ДЖИС Ф 7306 ДЖИС Ф7354	50А	50	210	100	270	240	130	105	16	4-15	160
	65А	65	250	115	300	255	155	130	18	4-15	180
	80А	80	280	130	310	265	180	145	18	4-19	180
	100А	100	340	150	360	310	200	165	20	8-19	224
	125А	125	410	170	390	330	235	200	20	8-19	250
	150А	150	480	190	415	380	265	230	22	8-19	280
	200А	200	570	220	530	450	320	280	24	8-23	315
	250А	250	740	275	650	540	385	345	26	12-23	355
	300А	300	840	310	740	610	430	390	28	12-23	400
	350А	335	940	360	840	690	480	435	30	12-25	500
	400А	380	1050	395	940	770	540	495	30	16-25	560
10K JIS F7307 JIS F7375 JIS F 7308 JIS F 7376	50А	50	220	120	285	255	155	120	20	4-19	160
	65А	65	270	130	310	270	175	140	22	4-19	200
	80А	80	300	140	320	275	185	150	22	8-19	200
	100А	100	350	160	370	315	210	175	24	8-19	250
	125А	125	420	180	420	360	250	210	24	8-23	280
	150А	150	490	205	470	405	280	240	26	8-23	315
	200А	200	570	230	555	475	330	290	26	12-23	355
	250А	250	740	290	630	570	400	355	30	12-25	450
	300А	300	840	320	770	645	445	400	32	16-25	500
	350А	335	один	360	один	710	490	445	34	16-25	560
	400А	380	один	420	один	790	560	510	36	16-27	630
16К ДЖИС Ф 7309 ДЖИС Ф7377 ДЖИС Ф7310 ДЖИС Ф 7378	50А	50	220	120	285	255	155	120	22	8-19	160
	65А	65	270	130	310	270	175	140	22	8-19	200
	80А	80	300	140	340	295	200	160	24	8-23	224
	100А	100	350	170	385	330	225	185	26	8-23	250
	125А	125	430	200	455	390	270	225	26	8-25	315
	150А	150	500	225	510	435	305	260	28	12-25	355
	200А	200	570	250	630	540	350	305	30	12-25	450
