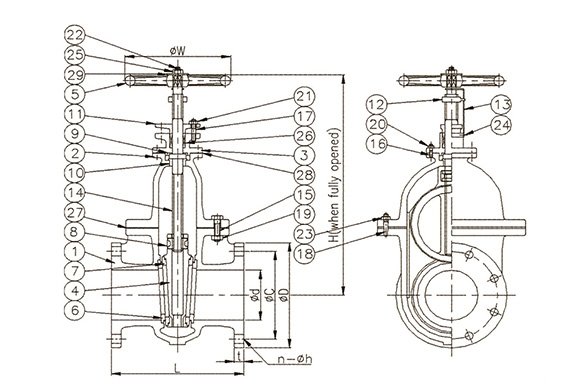

| Размеры (единица измерения: мм) | ||||||||||||
| Рейтинг | РАЗМЕР | φd | Л | ЧАС | Фланец ВЧ | φW | ||||||
| φD | φC | т | n-φh | |||||||||
| 5K | 50А | 50 | 180 | 285 | 130 | 105 | 16 | 4-15 | 125 | |||
| 65А | 65 | 190 | 330 | 155 | 130 | 18 | 4-15 | 140 | ||||
| 80А | 80 | 200 | 380 | 180 | 145 | 18 | 4-19 | 160 | ||||
| 100А | 100 | 230 | 430 | 200 | 165 | 20 | 8-19 | 180 | ||||
| 125А | 125 | 250 | 495 | 235 | 200 | 20 | 8-19 | 200 | ||||
| 150А | 150 | 270 | 560 | 265 | 230 | 22 | 8-19 | 224 | ||||
| 200А | 200 | 290 | 680 | 320 | 280 | 24 | 8-23 | 280 | ||||
| 250А | 250 | 330 | 800 | 385 | 345 | 26 | 12-23 | 355 | ||||
| 300А | 300 | 370 | 920 | 430 | 390 | 28 | 12-23 | 400 | ||||
| 350А | 335 | 410 | 1000 | 480 | 435 | 30 | 12-25 | 450 | ||||
| 400А | 380 | 470 | 1100 | 540 | 495 | 30 | 16-25 | 500 | ||||
| 10K | 50А | 50 | 200 | 300 | 155 | 120 | 20 | 4-19 | 140 | |||
| 65А | 65 | 220 | 350 | 175 | 140 | 22 | 4-19 | 160 | ||||
| 80А | 80 | 230 | 400 | 185 | 150 | 22 | 8-19 | 180 | ||||
| 100А | 100 | 250 | 450 | 210 | 175 | 24 | 8-19 | 200 | ||||
| 125А | 125 | 270 | 520 | 250 | 210 | 24 | 8-23 | 224 | ||||
| 150А | 150 | 290 | 580 | 280 | 240 | 26 | 8-23 | 250 | ||||
| 200А | 200 | 310 | 700 | 330 | 290 | 26 | 12-23 | 315 | ||||
| 250А | 250 | 340 | 840 | 400 | 355 | 30 | 12-25 | 400 | ||||
| 300А | 300 | 380 | 960 | 445 | 400 | 32 | 16-25 | 450 | ||||
| 350А | 335 | 420 | 1050 | 490 | 445 | 34 | 16-25 | 500 | ||||
| 400А | 380 | 480 | 1150 | 560 | 510 | 36 | 16-27 | 560 | ||||
| Максимальное рабочее давление, кгс/см² | ||||||||||||
| Состояние жидкости | Номинальный диаметр 200А или менее | Номинальный диаметр 250А или менее | ||||||||||
| Насыщенный пар | 7 | 5 | ||||||||||
| 0i1 и пульсирующая вода | 10 | 14 | ||||||||||
| Нешоковая вода с температурой 120℃ или ниже | 10 | 14 | ||||||||||
| Список материалов | ||
| НЕТ. | Детали | Материал |
| 1 | Тело | SC480 |
| 2 | Капот | SC480 |
| 3 | Сальниковая коробка | SC480 |
| 4 | Диск | SC480 |
| 5 | Маховик | FC200 |
| 6 | седло клапана корпуса | SCS13 |
| 7 | седло клапана диска | SCS13 |
| 8 | Ввинченная деталь | CAC406(BC6) |
| 9 | Гид-буш | CAC406(BC6) |
| 10 | Гид-буш | CAC406(BC6) |
| 11 | Уплотнительная сальниковая прокладка | CAC406(BC6) |
| 12 | Индикатор | CAC406(BC6) |
| 13 | Индикаторная пластина | C2801 |
| 14 | Корень | SUS403 |
| 15 | Шпилька, болт с шестигранной головкой | SS400 |
| 16 | Шпилька | SS400 |
| 17 | Шпилька | SS400 |
| 18 | Конический штифт с резьбой | SUS403 |
| 19 | Шестигранная гайка | SS400 |
| 20 | Шестигранная гайка | SS400 |
| 21 | Шестигранная гайка | SS400 |
| 22 | Шестигранная гайка | C3604 |
| 23 | Шестигранная гайка | SS400 |
| 24 | машинный винт | C2700 |
| 25 | Шплинт | C2600 |
| 26 | Упаковка | ГРАФИТ |
| 27 | Прокладка | АСБЕСТ НЕТ |
| 28 | Прокладка | АСБЕСТ НЕТ |
| 29 | Табличка с названием | C2801 |
