| единица измерения: кгс/см | |||||||
| Рейтинг | 5 | ||||||
| Оболочка | 10.5 | ||||||
| Сиденье | 7.7~4 | ||||||

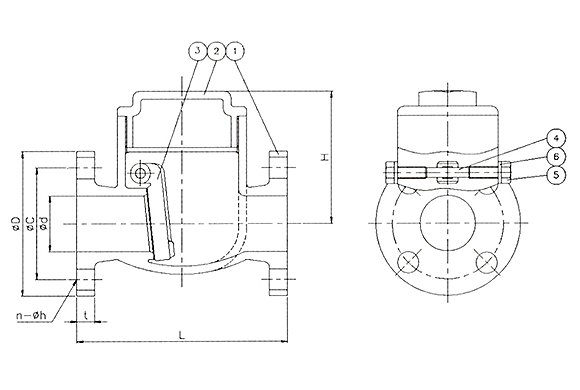

| Список материалов | ||||||||||
| НЕТ. | Детали | Материал | ||||||||
1 | Тело | CAC406(BC6) | ||||||||
| 2 | Капот | CAC406(BC6) | ||||||||
| 3 | Диск | CAC406(BC6) | ||||||||
| 4 | Шарнирный штифт | C3604 | ||||||||
| 5 | Затыкать | СУС304 | ||||||||
| 6 | Прокладка | ПТФЭ | ||||||||
Размеры (единица измерения: мм) | ||||||||||||||||||||
| РАЗМЕР | φd | Л | ЧАС | Фланец 5K FF | В | Вес (кг) | ||||||||||||||
| φD | φC | т | n-φh | |||||||||||||||||
| 25А | 25 | 130 | 105 | 95 | 75 | 10 | 4-12 | 160 | 3.8 | |||||||||||
| 32А | 32 | 160 | 125 | 115 | 90 | 12 | 4-15 | 180 | 6.1 | |||||||||||
| 40А | 40 | 170 | 135 | 120 | 95 | 12 | 4-15 | 190 | 7.9 | |||||||||||
| 50А | 50 | 190 | 163 | 130 | 105 | 14 | 4-15 | 200 | 11.8 | |||||||||||
| 65А | 65 | 220 | 201 | 155 | 130 | 14 | 4-15 | 250 | 19.0 | |||||||||||

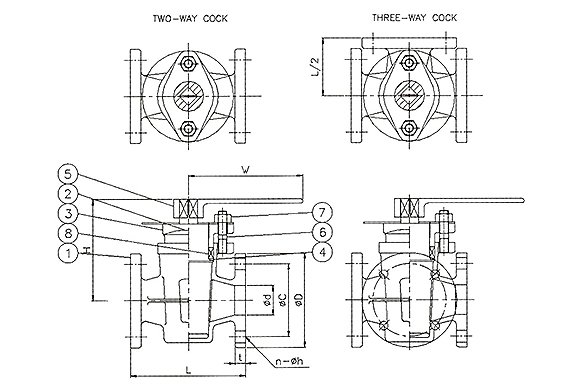

| Список материалов | ||||||
| НЕТ. | Детали | Материал | ||||
| 1 | Тело | CAC406(BC6) | ||||
| 2 | Затыкать | CAC406(BC6) | ||||
| 3 | Уплотнительная сальниковая прокладка | C3771 | ||||
| 4 | Стеатр | C3771 | ||||
| 5 | Ручка | S25C | ||||
| 6 | Шпилька | C3604 | ||||
| 7 | Шестигранная гайка | C3604 | ||||
| 8 | Упаковка | АСБЕСТ НЕТ | ||||
