Морские бронзовые угловые клапаны 5K/16K

ПОДРОБНАЯ ИНФОРМАЦИЯ О ТОВАРЕ

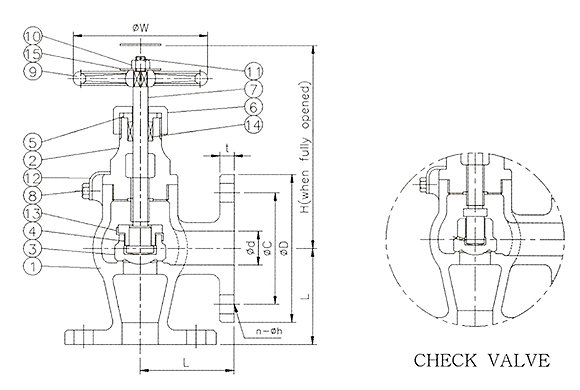

Размеры (единица измерения: мм)
Рейтинг	РАЗМЕР	φd	Л	ЧАС	Фланец FF				φW	Вес (кг)
					φD	φC	Семь	н—φh
5K F7302 F7352	15А	15	55	120	80	60	9	4-12	80	1.98/1.92
	20А	20	60	130	85	65	10	4-12	100	2,73/2,64

	25А	25	65	145	95	75	10	4-12	125	3.44/3.30

	32А	32	80	150	115	90	12	4-15	125	4,77/4,63

	40А	40	85	165	120	95	12	4-15	140	5.99/5.81
	50А	50	100	200	130	105	14	4-15	140	10.10
	65А	65	115	220	155	130	14	4-15	160	15.60
16K F7304 F7410	15А	15	70	120	95	70	12	4-15	80	2,73/2,67
	20А	20	75	130	100	75	14	4-15	100	3,65/3,56
	25А	25	85	145	125	90	14	4-19	125	5.16/5.02
	32А	32	95	150	135	100	16	4-19	125	6.72/6.58
	40А	40	100	165	140	105	16	4-19	140	8.13/7.98

Список материалов
НЕТ.	Детали	Материал
1	Тело	CAC406(BC6)
2	Капот	C3771

3	Диск	C3771

4	Дисковая гайка	C3604

5	Уплотнительная сальниковая прокладка	C3604

6	Гайка сальникового уплотнения	C3604
7	Корень	C3771
8	установочный винт	СУС304
9	Маховик	FC200
10	Шестигранная гайка	C3604
11	Шплинт	C2600

12	Запорная пластина	C2600

13	Стопорная шайба диска	C2600
14	Упаковка	ГРАФИТ
15	Табличка с названием	C2801 или SUS304

Единица измерения гидростатического давления при испытаниях : кгс/см²
Рейтинг	5	16
Оболочка	10.5	33
Сиденье	7.7	24.2

Максимальное рабочее давление (в единицах измерения): кгс/см²
Оценка состояния жидкости	5	16
Пар до 205℃	5	16
Воздух, газ, масло и пульсирующая вода
Нешоковая вода	7	22
