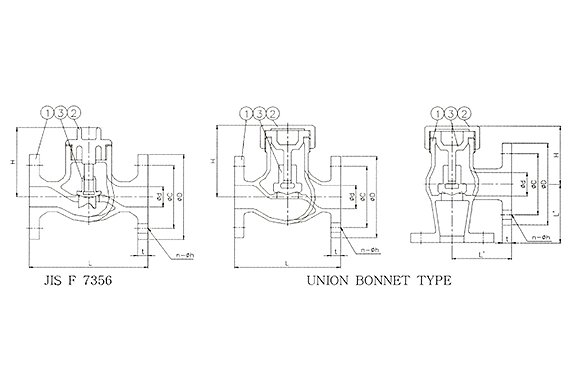

| Размеры (единица измерения: мм) | ||||||||||||||
| Рейтинг | РАЗМЕР | φd | Л | Л' | ЧАС | Фланец FF | Вес (кг) | |||||||
| φD | φC | т | n-φh | |||||||||||
| 5K F7356 | 25А | 25 | 120 | один | 77 | 95 | 75 | 10 | 4-12 | 2.39 | ||||
| 32А | 32 | 140 | один | 81 | 115 | 90 | 12 | 4-15 | 3.80 | |||||
| 40А | 40 | 160 | один | 91 | 120 | 95 | 12 | 4-15 | 4.95 | |||||
| 5K F7415 F7416 | 15А | 15 | 100 | 55 | 66/56 | 80 | 60 | 9 | 4-12 | 1,62/1,57 | ||||
| 20А | 20 | 110 | 60 | 71/59 | 85 | 65 | 10 | 4-12 | 2.17/2.07 | |||||
| 25А | 25 | 120 | 65 | 81/67 | 95 | 75 | 10 | 4-12 | 2.80/2.65 | |||||
| 32А | 32 | 140 | 80 | 83/65 | 115 | 90 | 12 | 4-15 | 3,92/3,68 | |||||
| 40А | 40 | 160 | 85 | 91/69 | 120 | 95 | 12 | 4-15 | 5.49/4.95 | |||||
| 16K F7417 F7418 | 15А | 15 | 110 | 70 | 66/56 | 95 | 70 | 12 | 4-15 | 2.37/2.36 | ||||
| 20А | 20 | 120 | 75 | 71/59 | 100 | 75 | 14 | 4-15 | 3.05/3.01 | |||||
| 25А | 25 | 130 | 85 | 81/67 | 125 | 90 | 14 | 4-19 | 4.42/4.36 | |||||
| 32А | 32 | 160 | 95 | 83/65 | 135 | 100 | 16 | 4-19 | 5.87/5.67 | |||||
| 40А | 40 | 180 | 100 | 91/69 | 140 | 105 | 16 | 4-19 | 7.67/7.12 | |||||
| Список материалов | ||||
| НЕТ. | Детали | Материал | ||
| 1 | Тело | CAC406(BC6) | ||
| 2 | Бноэт | CAC406(BC6) | ||
| 3 | Диск | CAC406(BC6) | ||
| Единица измерения гидростатического давления при испытаниях : кгс/см² | ||||||||
| Рейтинг | 5 | 16 | ||||||
| Тело | 10.5 | 33 | ||||||
| Чекк место | 7.7->4 | 24.2->4 | ||||||
| Максимальное рабочее давление ( в единицах измерения): кгс/см² | ||||||||||
| Оценка состояния жидкости | 5 | 16 | ||||||||
| Воздух, пульсирующая вода | 5 | 16 | ||||||||
| Нешоковая вода | 7 | 22 | ||||||||
